Армирующая сетка — это один из базовых материалов современного строительства. Для того, чтобы бетон не трескался, а стяжка служила десятилетиями, используется именно этот элемент. Она применяется в бетоне, кладке, штукатурке, стяжках и монолитных конструкциях.
От того, насколько правильно подобрана сетка по типу, толщине прутка и размеру ячейки, напрямую зависят жесткость конструкции, ее трещиностойкость и срок службы.
При внешней простоте — «решетка из проволоки» — за сеткой стоит вполне инженерный расчет: сетка воспринимает растягивающие усилия, а бетон и раствор работают преимущественно на сжатие. В этой связке сетка играет роль каркаса, который не дает материалу разрушаться под действием нагрузок, усадки и температурных колебаний.
Что такое армирующая сетка
Армирующая сетка — это металлическое (чаще всего стальное) полотно, сформированное из пересекающихся прутков или проволоки, соединенных между собой с определенным шагом. Образующаяся решетчатая структура закладывается в толщу бетона, раствора или штукатурки и работает как элемент армирования.
В бетонной или растворной смеси сетка работает невидимо, но выполняет критически важные задачи:
- Восприятие растягивающих напряжений
Бетон и раствор плохо работают на растяжение, поэтому сетка берет на себя эту часть нагрузок и не позволяет трещинам быстро развиваться. - Распределение нагрузок по площади
Точечное воздействие — от опор, оборудования, транспорта — перераспределяется по большей площади конструкции. - Стабилизация геометрии
Сетка помогает конструкции сохранять форму при усадке, деформациях основания, температурных изменениях и других воздействиях. - Повышение трещиностойкости
За счет армирования трещины, если и появляются, имеют меньшую ширину и не приводят к мгновенному разрушению.
Виды армирующих сеток
Ключевые различия между сетками — способ производства и геометрия ячеек. Эти параметры определяют жесткость полотна, его назначение и допустимые нагрузки.

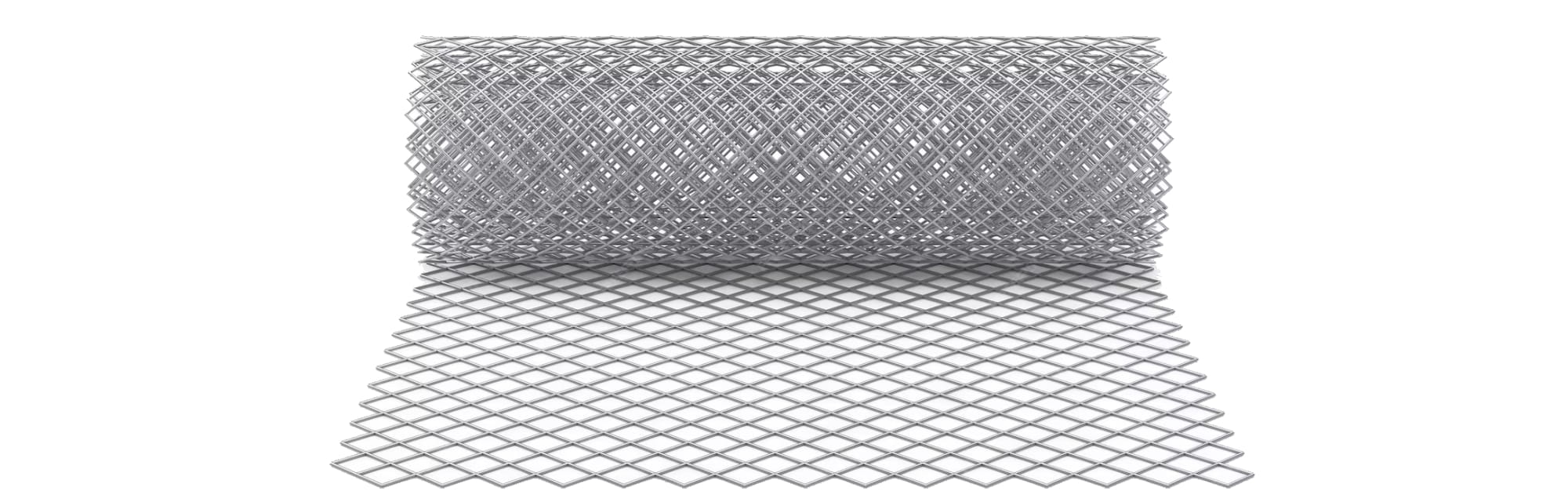

Сетка стальная сварная
Сварная сетка изготавливается из стержней или проволоки, уложенных перпендикулярно и соединенных контактной сваркой в местах пересечения. В результате получается жесткое полотно с фиксированной геометрией.
Особенности сварной сетки:
- Точная геометрия
Шаг ячейки и положение прутков задаются металлопрокатным оборудованием, поэтому отклонения минимальны. - Надежность соединений
Точечная сварка обеспечивает прочный контакт стержней, что важно при восприятии нагрузок и вибраций. - Жесткость
Карты держат форму, не «провисают», что удобно при раскладке по опалубке, на грунт или по маякам. - Нормативная база
Для сеток, применяемых в железобетонных конструкциях, существуют ГОСТы и СТО, регламентирующие диаметр стержней, шаг, допуски и требования к качеству.
Именно сварная сетка чаще всего применяется в стяжках, плитах перекрытий, фундаментных плитах, поясках и других конструктивных элементах, где важно четко рассчитать армирование.
Сетка плетеная (вязаная)
Плетеная (или вязаная) сетка формируется не сваркой, а переплетением проволоки. Наиболее известный пример — сетка-рабица. Она обладает меньшей жесткостью, но высокой гибкостью и пластичностью.
Характерные особенности плетеных сеток:
- Гибкость полотна
Сетку легко устанавливать на неровные или сложные поверхности: криволинейные стены, откосы, участки с перепадами. - Устойчивость к локальным деформациям
При ударе или точечной нагрузке сетка может немного деформироваться, не теряя целостности. - Назначение
Чаще используется как ограждающий или вспомогательный элемент (заборы, перегородки, защитные экраны), а также как армирование штукатурных слоев и выравнивающих составов. - Разнообразие размеров ячеек
В зависимости от задачи подбирают разные шаги и диаметр проволоки, от легких вариантов до усиленных.
Для ответственных железобетонных конструкций в большинстве случаев применяют именно сварные сетки, а плетеные используют там, где важна гибкость или функция ограждения.
Сетки с прямоугольной ячейкой
Прямоугольная ячейка означает, что шаг по одному направлению отличается от шага по другому. Например, сетка 100×200 мм имеет более редкое армирование вдоль одной оси и более частое — вдоль второй.
Такая геометрия оправдана, когда:
- Нагрузки несимметричны
В плите или поясе могут доминировать усилия в одном направлении, тогда есть смысл усилить конкретную ось. - Нужно снизить расход металла
При известной схеме работы можно уменьшить число стержней в «менее нагруженном» направлении. - Пролет имеет явное «длинное» измерение
В вытянутых конструкциях (длинные дорожки, ленты, балки) усилия часто концентрируются вдоль большей стороны.
Прямоугольная ячейка позволяет сделать армирование более рациональным, но требует понимания направления основных нагрузок.

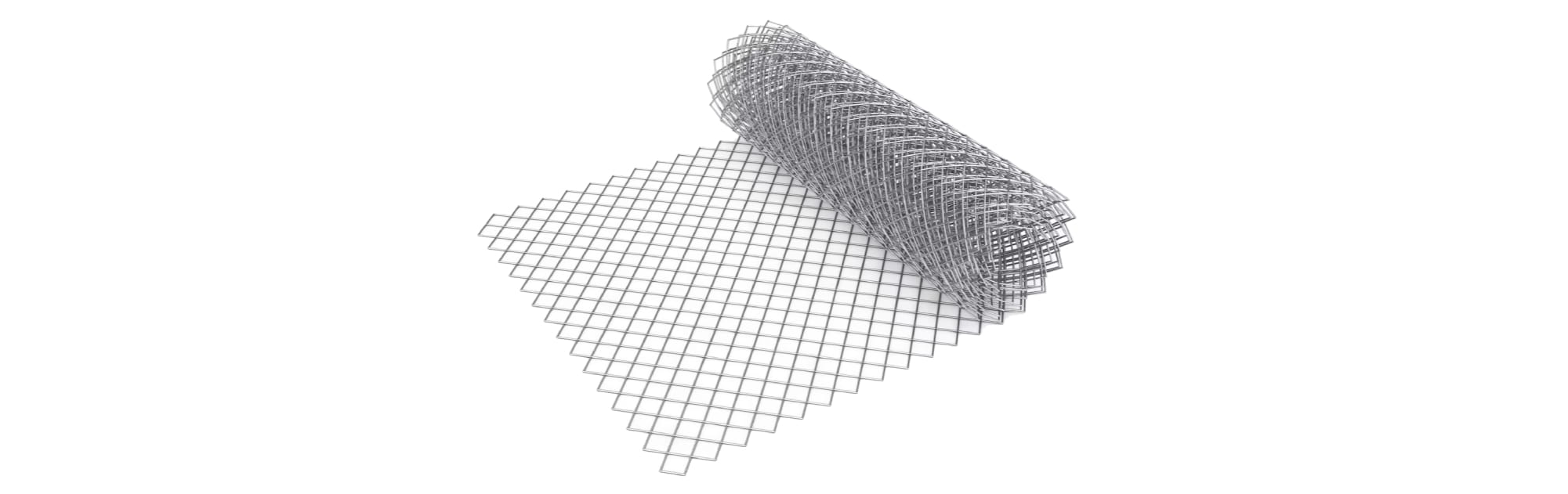

Сетки с квадратной ячейкой
Квадратная ячейка — равный шаг по двум направлениям. Это универсальное решение для конструкций, где нагрузки близки по величине в обеих плоскостях, или где невозможно заранее выделить «главное» направление.
Преимущества квадратной ячейки:
- Одинаковая работа в двух направлениях
Сетка равномерно воспринимает растягивающие усилия по длине и ширине. - Удобный подбор
Стандартные размеры (50×50, 100×100, 150×150 мм и т. д.) легко сопоставлять с толщиной слоев и типом конструкции. - Простота раскладки и стыковки
Карты и рулоны с квадратной ячейкой легко совмещаются и дают понятную систему перекрытий.
Поэтому квадратная ячейка наиболее часто встречается в стяжках, отмостках, плитах и кладочных решениях.
Размеры армирующих сеток
Под «размером» сетки понимают не только длину и ширину полотна. Важны три параметра: диаметр прутка, размер ячейки и габариты (формат поставки).
Толщина прутка (диаметр)
Диаметр определяет несущую способность и жесткость сетки:
- Малый диаметр (3-4 мм)
Используется в легких конструкциях: армирование штукатурки, тонкие выравнивающие слои, второстепенные элементы. Такая сетка проще режется, легче по массе, удобнее в ручном монтаже, но не рассчитана на серьезные нагрузки. - Средний диаметр (5-6 мм)
Типичный вариант для стяжек, кладочных поясов, невысоких фундаментных лент, отмосток и площадок с умеренной нагрузкой. Это компромисс между прочностью и массой. - Крупный диаметр (8 мм и более)
Применяется в армирующих каркасах и сетках для монолитных плит, ригелей, опор, то есть там, где сетка уже работает как часть арматурного каркаса. Здесь диаметр выбирают по расчету с учетом нагрузок и требований нормативов.
При увеличении диаметра растет жесткость полотна, возрастает масса и стоимость. Поэтому важно не просто «взять потолще», а подобрать сечение под конкретную задачу.

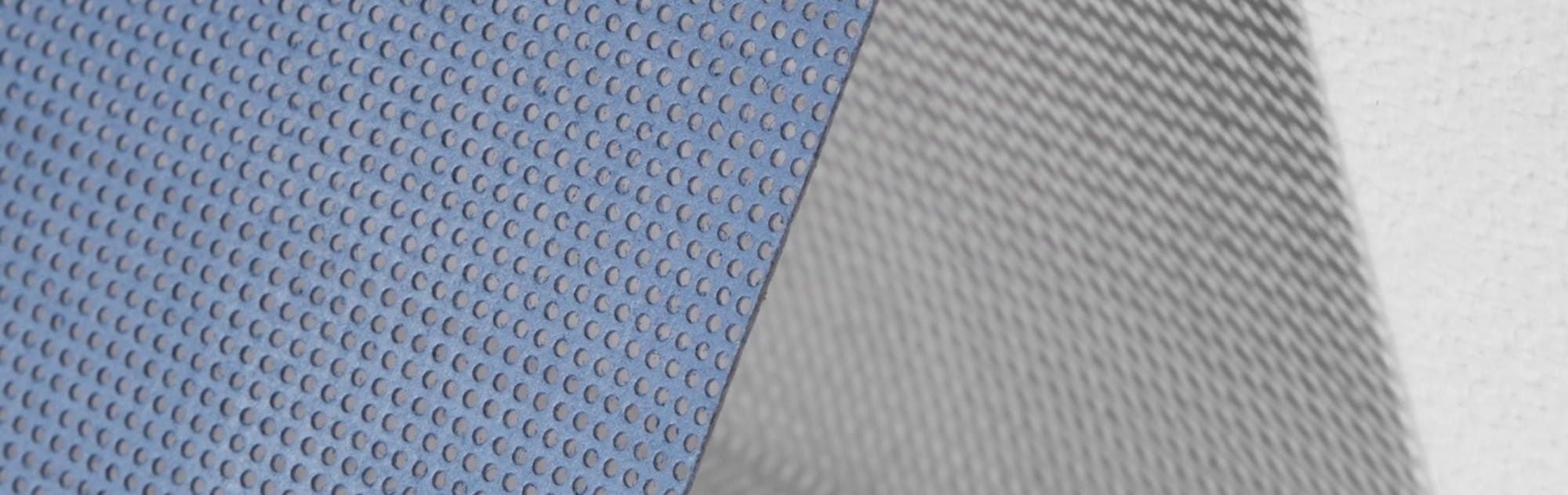

Размер ячеек
Шаг между прутками напрямую влияет на работу сетки:
- Мелкая ячейка
Обеспечивает более равномерное армирование по площади, снижает вероятность появления мелких трещин, особенно в тонких слоях. Подходит для стяжек небольшой толщины, штукатурки, выравнивающих слоев, участков с концентрированными нагрузками. - Крупная ячейка
Рациональна в конструкциях значительной толщины и размаха: фундаментные плиты, площадки под технику, несущие элементы. Здесь важно общее сечение арматуры по срезу, а не «мелкая» трещиностойкость.
Чем меньше размер ячейки, тем больше объем металла на квадратный метр. При выборе шага важно балансировать между необходимой трещиностойкостью и экономичностью.
Габариты полотен
Формат полотен подбирают под геометрию объекта и условия монтажа:
- Карты (листы)
Жесткие панели прямоугольной формы. Удобны в монолите, при устройстве перекрытий, фундаментных плит, поясов. Их можно точно раскладывать по схеме, соблюдая нахлесты и защитный слой. - Рулоны
Более гибкий формат, удобный для больших площадей, длинных коридоров, промышленных полов. Рулон можно раскатать вдоль помещения, уменьшив количество поперечных швов.
При выборе габаритов учитывают:
- размер и конфигурацию армируемого участка;
- возможность заноса и раскладки полотен в готовых проемах и на ограниченных площадках;
- требования проекта по нахлестам и перекрытию ячеек.

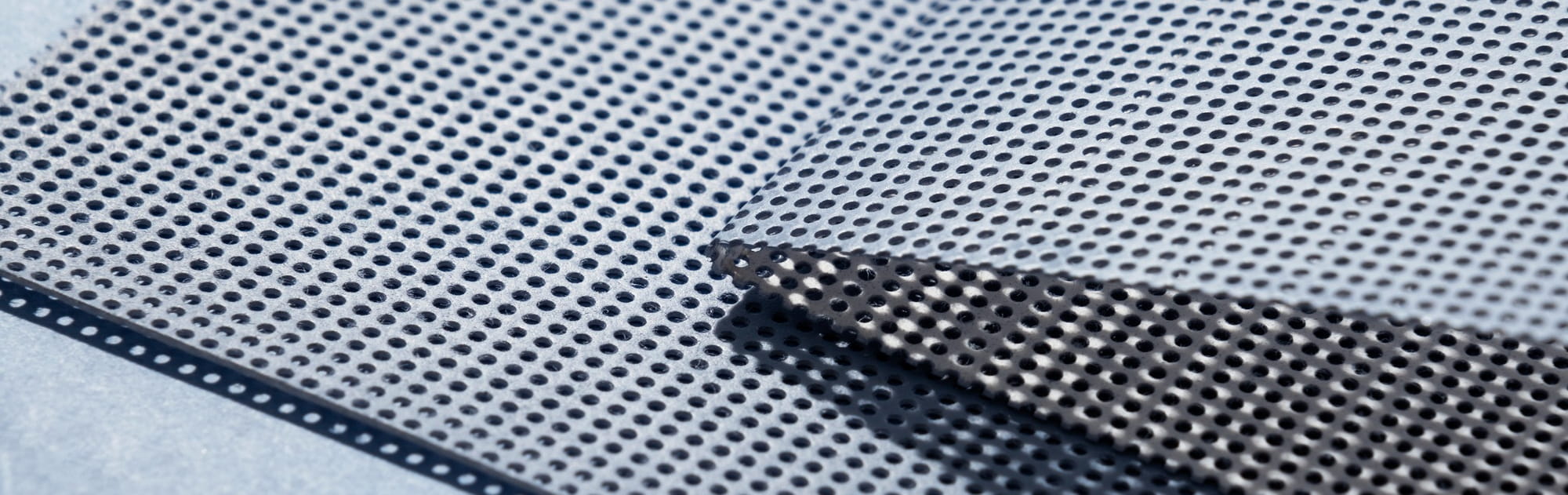

Маркировка армирующих сеток и что она означает
Маркировка — это «сжатое описание» сетки. По нескольким символам можно понять, что за изделие перед вами и подходит ли оно под задачу.
Компоненты маркировки
В обозначениях обычно присутствуют:
- Диаметр прутка или проволоки. Может указываться отдельно для продольных и поперечных стержней.
- Размер ячейки. Приводится либо как световой размер (расстояние между прутками), либо как шаг между осями.
- Тип изделия. Сварная/плетеная, для кладки, для ЖБК и т. д.
- Формат. Карта или рулон, габариты полотна.
- Нормативный документ. ГОСТ или ТУ, по которым изготовлена сетка: это важный ориентир при выборе для ответственных конструкций.
Иногда дополнительно указывают класс арматуры, тип проволоки, защитное покрытие (например, оцинкованная сетка).
Примеры расшифровки
Для наглядности рассмотрим условные примеры:
- «Сетка сварная 4/4–100×100, карта 2×3»
Диаметр продольных и поперечных стержней — 4 мм, ячейка 100×100 мм, карта размером 2×3 м. Такое обозначение дает общее представление о типоразмере и облегчает подбор под проект. - «Сетка кладочная 3–50×50, 0,25×2,0»
Диаметр проволоки 3 мм, ячейка 50×50 мм, карта шириной 0,25 м и длиной 2 м. Как правило, такая сетка используется в армировании кирпичной или блочной кладки. - «Сетка плетеная 40×40×2,0»
Плетеная сетка с квадратной ячейкой 40×40 мм из проволоки 2 мм. Область применения — штукатурка, ограждения, вспомогательные конструкции.
У реальных производителей структура маркировки может отличаться, но логика остается общей: диаметр + ячейка + формат + ссылка на норматив.
Как маркировка помогает в выборе
Зная, как читать маркировку, проще:
- сравнивать разные предложения между собой;
- сверять фактические параметры сетки с проектной документацией;
- исключать ошибки, когда визуально похожие изделия сильно различаются по диаметру и шагу;
- оценивать расход металла, массу изделий и удобство монтажа еще на этапе планирования закупки.
Применение армирующих сеток
Сфера применения армирующих сеток очень широка, при этом для каждой задачи рационально использовать свой тип изделия.
Основные направления:
- Железобетонные конструкции
Сетки входят в арматурные каркасы плит, стен, балок, колонн. Здесь важны расчетные параметры: диаметр, шаг, класс арматуры, соответствие нормативам.
- Стяжки и промышленные полы
В стяжках сетка помогает распределять нагрузки от оборудования, перегородок, мебели, техники, снижает риск образования трещин при усадке и работе основания.
- Фундаменты, дорожки, отмостки
При армировании плит и лент сетка воспринимает изгибающие усилия, стабилизирует конструкцию при промерзании/оттаивании и циклическом увлажнении.
- Кладка стен и перегородок
Кладочные сетки повышают трещиностойкость кладки, особенно в зонах концентрации напряжений: над проемами, в связях между разными материалами, в местах опирания плит.
- Штукатурка и выравнивание
Плетеные и легкие сварные сетки используют для армирования штукатурных слоев, чтобы предотвратить отслоения и образование трещин на переходах материалов.
- Ограждения и защитные конструкции
Плетеные сетки, рабица, некоторые типы сварных сеток применяют в заборах, перегородках, защитных экранах, вольерах и т. п.
При выборе важно разделять сетки, которые работают как конструктивное армирование, и сетки, выполняющие главным образом ограждающие или декоративные функции.
Преимущества армирующих сеток
Использование сеток дает серьезные эксплуатационные преимущества:
- Повышение несущей способности
Армирование позволяет бетону и раствору воспринимать более высокие нагрузки, чем без сетки.
- Снижение трещинообразования
Даже при появлении микротрещин сетка не позволяет им быстро перерасти в крупные дефекты, ограничивая ширину раскрытия.
- Увеличение срока службы конструкций
Стабилизация геометрии и снижение внутренних напряжений замедляют деградацию материала и продлевают время до капитального ремонта.
- Упрощение монтажных операций
Готовые карты и рулоны легче и быстрее укладывать, чем вязать арматуру из отдельных стержней непосредственно на объекте.
- Предсказуемость поведения
При использовании сеток, соответствующих нормативам, инженер может рассчитать работу конструкции и закладывать реальные значения прочности и жесткости.
- Универсальность
Разные типы сеток закрывают задачи от тонкой штукатурки до массивных монолитных элементов, что позволяет использовать единый подход к армированию в масштабах всего объекта.

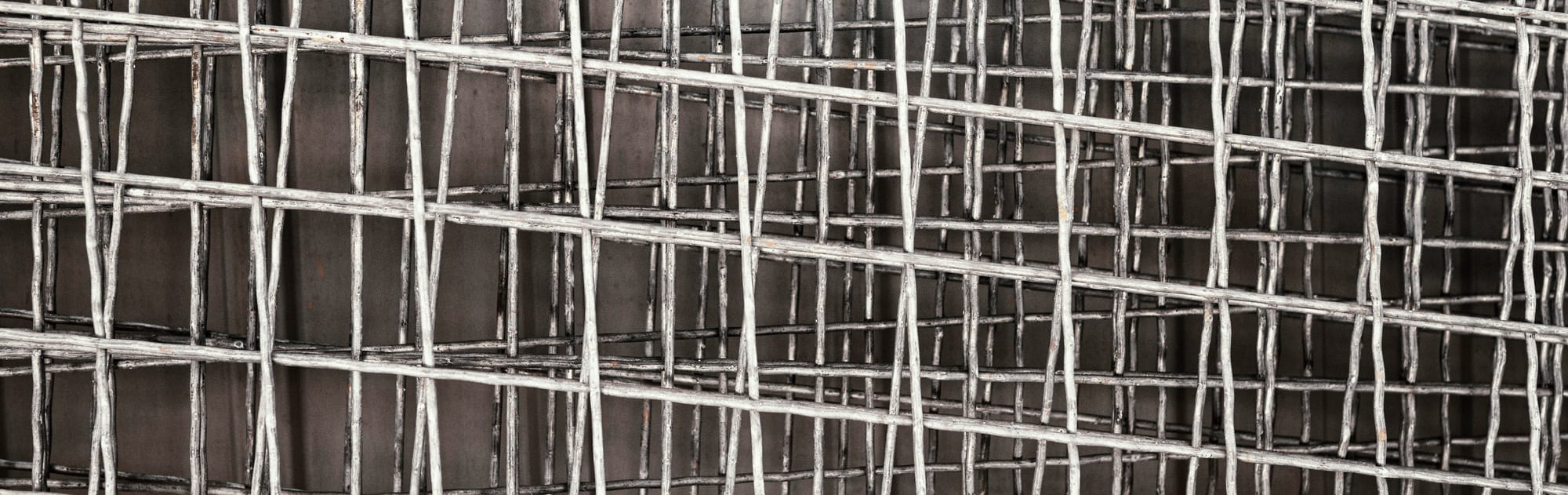

Как правильно выбрать армирующую сетку
Подбор сетки — это последовательность шагов, каждый из которых привязан к условиям будущей эксплуатации.
По нагрузке
Сначала оценивают нагрузку и назначение:
- Несущая конструкция, плита перекрытия, фундаментная плита — требуется инженерный расчет, сетка подбирается как часть арматурного каркаса.
- Стяжка пола в жилом помещении — важно учесть толщину слоя, наличие тяжелых перегородок, мебельных групп, точечных нагрузок (например, тяжелое оборудование).
- Дорожка, отмостка, площадка под легковой транспорт — ориентируются на массу и характер нагрузок, наличие пучинистых грунтов, глубину промерзания.
Чем выше ожидаемая нагрузка и чем более ответственна конструкция, тем тщательнее должен быть расчет и строже требования к сетке.
По диаметру прутка
Диаметр выбирают в зависимости от:
- Назначения
Для штукатурки и выравнивания достаточно небольшого диаметра. Для стяжек, кладки и площадок нужен средний диапазон. Для монолитных плит и балок — армирование с большим сечением. - Толщины слоя
В тонком слое слишком крупный диаметр будет работать неэффективно и может нарушать технологию заливки или нанесения. - Требований к жесткости
Чем более жестким должен быть армирующий слой, тем оправданнее использование большого диаметра.
Важно помнить: увеличение диаметра без пересмотра шага ячейки приводит к росту расхода металла и не всегда дает адекватный прирост эффективности.
По размеру ячеек
Логика выбора шага ячейки:
- Малый шаг (мелкая ячейка) — лучше удерживает мелкие трещины, подходит для тонких и трещиностойких конструкций: стяжки в жилых помещениях, зоны с плиткой, участки с перепадами основания.
- Крупный шаг — рационален в массивных элементах, где задача сетки — обеспечить общую несущую способность и работу на изгиб.
Также учитывают удобство раскладки: слишком маленькая ячейка осложняет проход бетонной смеси и повышает риск образования пустот при плохой вибрации.
С учетом условий эксплуатации
Условия эксплуатации сильно влияют на долговечность:
- Влажная среда, контакт с грунтом
Требуется достаточная толщина защитного слоя бетона и качественный материал сетки, чтобы снизить риск коррозии. - Переменные температуры, мороз
Важно обеспечить правильную работу армированного слоя при циклическом замораживании/оттаивании, учесть возможные тепловые деформации. - Агрессивные среды
При контакте с химически активными веществами рассматривают специальные виды бетонов и меры дополнительной защиты металла.
Учет этих факторов на стадии выбора сетки снижает риск преждевременного разрушения и уменьшает затраты на ремонт в будущем.
Заключение
Армирующие сетки — это не просто вспомогательный материал, а важный элемент расчетной схемы конструкции. Вид сетки, диаметр прутка, шаг ячеек и формат полотна определяют, как бетон, стяжка или кладка будут работать под нагрузкой, как поведут себя при усадке и изменении температур, сколько прослужат без серьезных дефектов.
Грамотный выбор армирующей сетки начинается с понимания задач: характера нагрузок, толщины слоев, требований к трещиностойкости и условий эксплуатации. На следующем этапе оцениваются размеры сетки, тип ячейки и формат ее поставки.
Итоговый результат — конструкция, которая ведет себя предсказуемо, выдерживает заявленные нагрузки и сохраняет эксплуатационные характеристики в течение всего жизненного цикла.
